圓角矩形
定義：圓角矩形的外觀設置，如線型、線寬、線條顏色等等

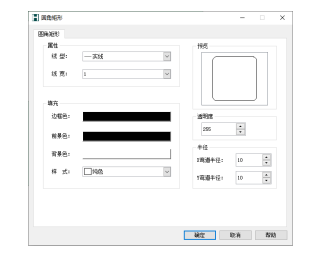

屬性圖
屬性
線型：圓角矩形的邊框線條類型，如實線、虛線等
線寬：圓角矩形的邊框線條寬度，即粗細
例：圓角矩形邊框線條線型設置為虛線，線寬設置3，如下圖所示：
填充
邊框色：圓角矩形的外部邊框線條顏色設置
前景色：設置圓角矩形的前景色
背景色：設置圓角矩形內部的背景顏色
樣式：設置圓角矩形的填充樣色，如純色、透明、橫向過度等等

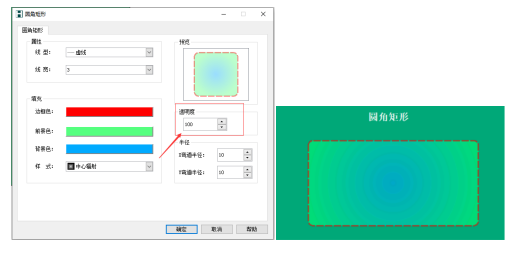

例：圓角矩形的邊框色設置為紅色，前景色設置為綠色，背景色為藍色，樣式為中心輻射，如下圖所示：
透明度：圓角矩形的透明程度設置，如下圖透明度設置為100：
半 徑：按需求設置X、Y管道半徑，使得圓角更加契合所需
X管道半徑：在X方向，四個角的彎道弧度
Y管道半徑：在Y方向，四個角的彎道弧度
例：設置X管道半徑為50，Y管道半徑為50，如下圖所示

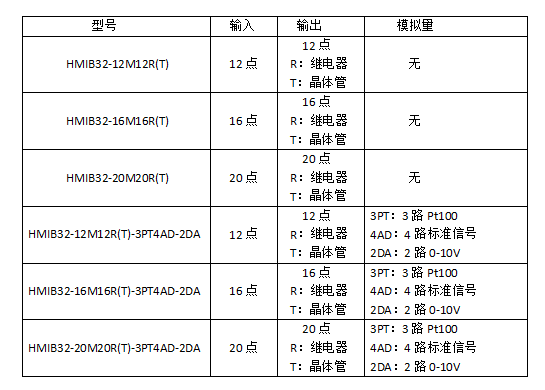

附：7寸HMIB32系列觸摸屏PLC一體機選型表
說明：
1、R(T) 繼電器或晶體管輸出，一臺中只能選擇一種，晶體管輸出的支持兩路高速脈沖。
2、PT 是指輸入溫度傳感器為Pt100
3、AD標準信號輸入(12位)，沒有特殊說明，標準型為0-20mA輸入
4、DA輸出(12位)，沒有特殊說明，標準型為0-10V輸出
